SWC_WH無伸縮焊接式聯軸器
SWC_WH無伸縮焊接式聯軸器是一種 常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并地傳遞轉矩和運動。
SWC WH型無伸縮焊接式萬向聯軸器是一種 常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉，并地傳遞轉矩和運動。
SWC_WH無伸縮焊接式萬向聯軸器的特點是各向位移補償，結構緊湊，傳動，維修保養方便。
SWC_WH無伸縮焊接式萬向聯軸器廣泛應用于冶金機械，石油機械，造紙機械，工程機械，起重運輸機械以及其他重型機械等等。在我國十字軸式萬向聯軸器標準按其軸承固定方式分為SWP型（剖分軸承座），SWl型（整體叉頭），SWZ型（整體軸承座）等。各種結構特點各有所長。

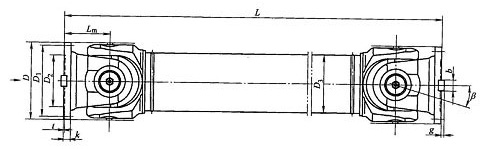

SWC_WH無伸縮焊接式萬向聯軸器基本參數與主要尺寸
| 型號 | 回轉 直徑 D |
公稱轉矩 Tn /N.m |
疲勞轉矩 Tf kN.m |
軸線折角 β |
尺寸 | 轉動貫量I kg·m2 | 質量G kg | |||||||||||
| Lmin | D1 (js11) |
D2 (H7) |
D3 | Lm | n-d | k | t | b (h9) |
g | Lmin | 增長 100mm |
Lmin | 增長 100mms |
|||||
| SWC100WH | 100 | 1.25 | 0.63 | ≤25 | 243 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | - | - | 0.0039 | 0.00019 | 4.5 | 0.35 |
| SWC120WH | 120 | 2.5 | 1.25 | ≤25 | 307 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | - | - | 0.0096 | 0.00044 | 7.7 | 0.55 |
| SWC150WH | 150 | 5 | 2.5 | ≤25 | 350 | 130 | 90 | 89 | 80 | 8-13 | 10 | 3 | - | - | 0.0371 | 0.00157 | 18 | 0.85 |
| SWC180WH | 180 | 12.5 | 6.3 | ≤25 | 480 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 0.1500 | 0.00700 | 48 | 2.8 |
| SWC225WH | 225 | 40 | 20 | ≤15 | 520 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.3650 | 0.0234 | 78 | 4.9 |
| SWC250WH | 250 | 63 | 31.5 | ≤15 | 620 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.8470 | 0.0277 | 124 | 5.3 |
| SWC285WH | 285 | 90 | 45 | ≤15 | 720 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.7560 | 0.0510 | 185 | 6.3 |
| SWC315WH | 315 | 125 | 63 | ≤15 | 805 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 2.8930 | 0.0795 | 262 | 8.0 |
| SWC350WH | 350 | 180 | 90 | ≤15 | 875 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 5.0130 | 0.2219 | 374 | 15.0 |
| SWC390WH | 390 | 250 | 125 | ≤15 | 955 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 8.4060 | 0.2219 | 506 | 15.0 |
| SWC440WH | 440 | 355 | 180 | ≤15 | 1155 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20.0 | 15.790 | 0.4744 | 790 | 21.7 |
| SWC490WH | 490 | 500 | 250 | ≤15 | 1205 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 26.540 | 0.4744 | 1014 | 21.7 |
| SWC550WH | 550 | 710 | 355 | ≤15 | 1355 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 48.320 | 1.3570 | 1526 | 34.0 |
